Erection Splitter
“ Integrity, Teamwork, Professionalism, Innovation, Excellence ”

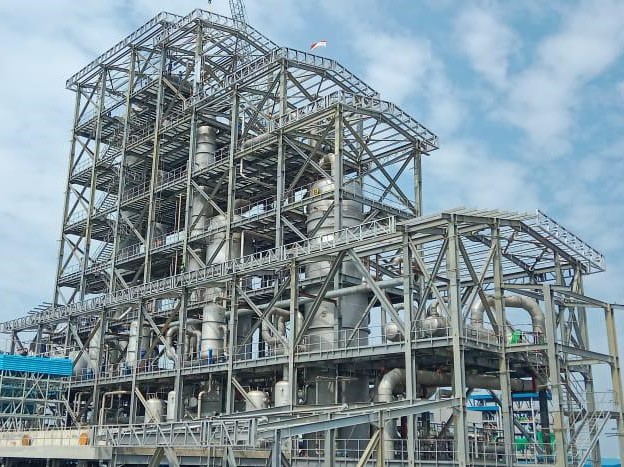

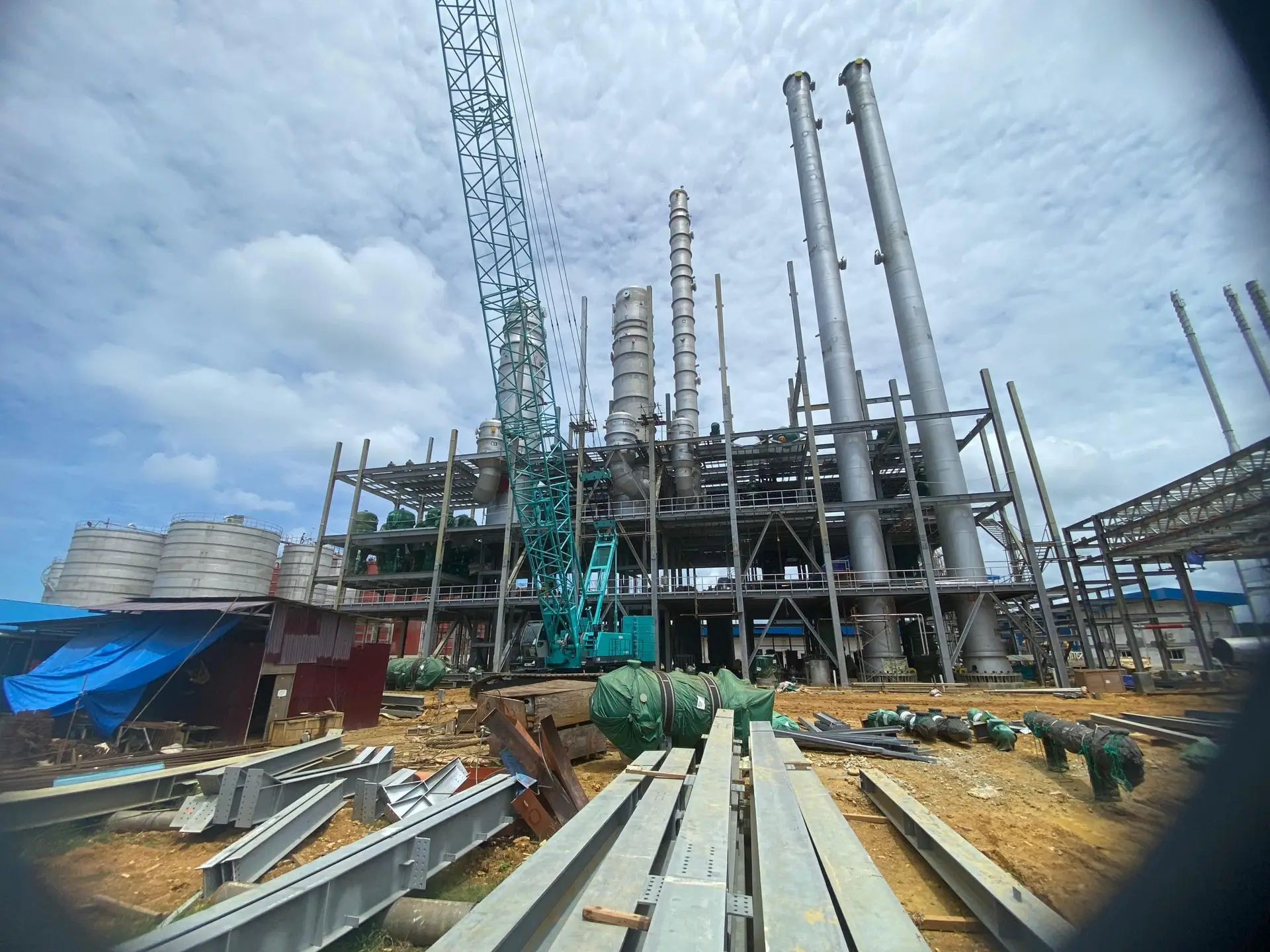

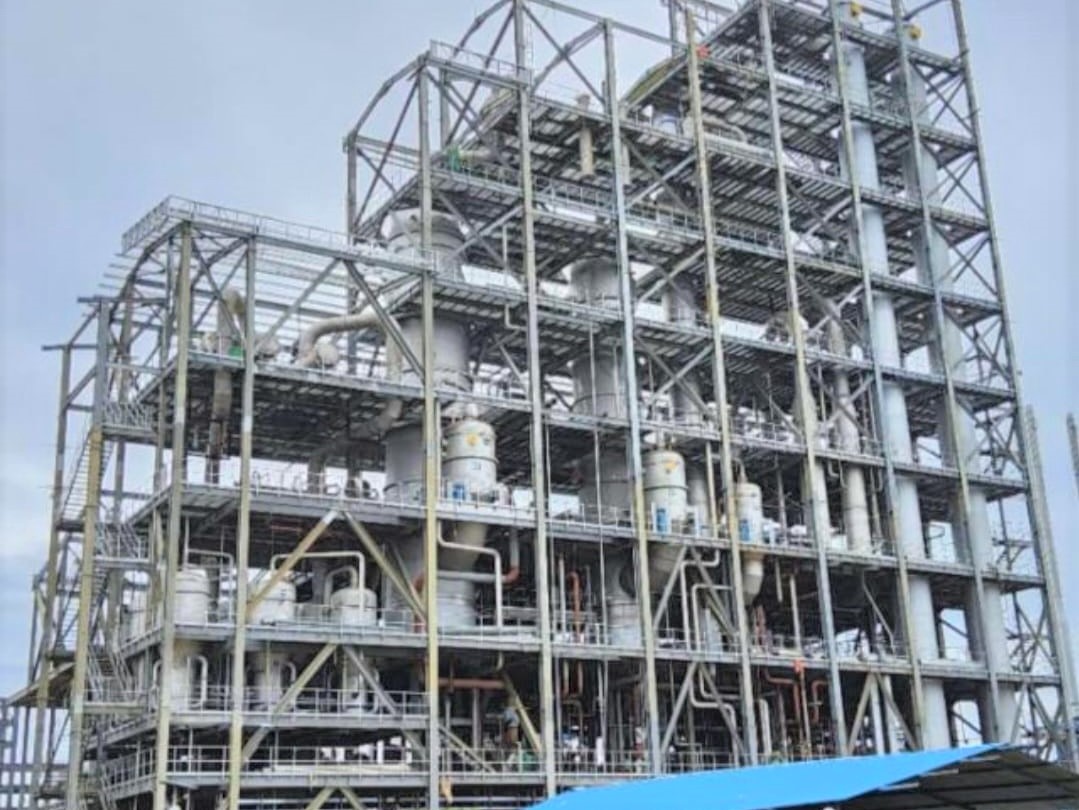

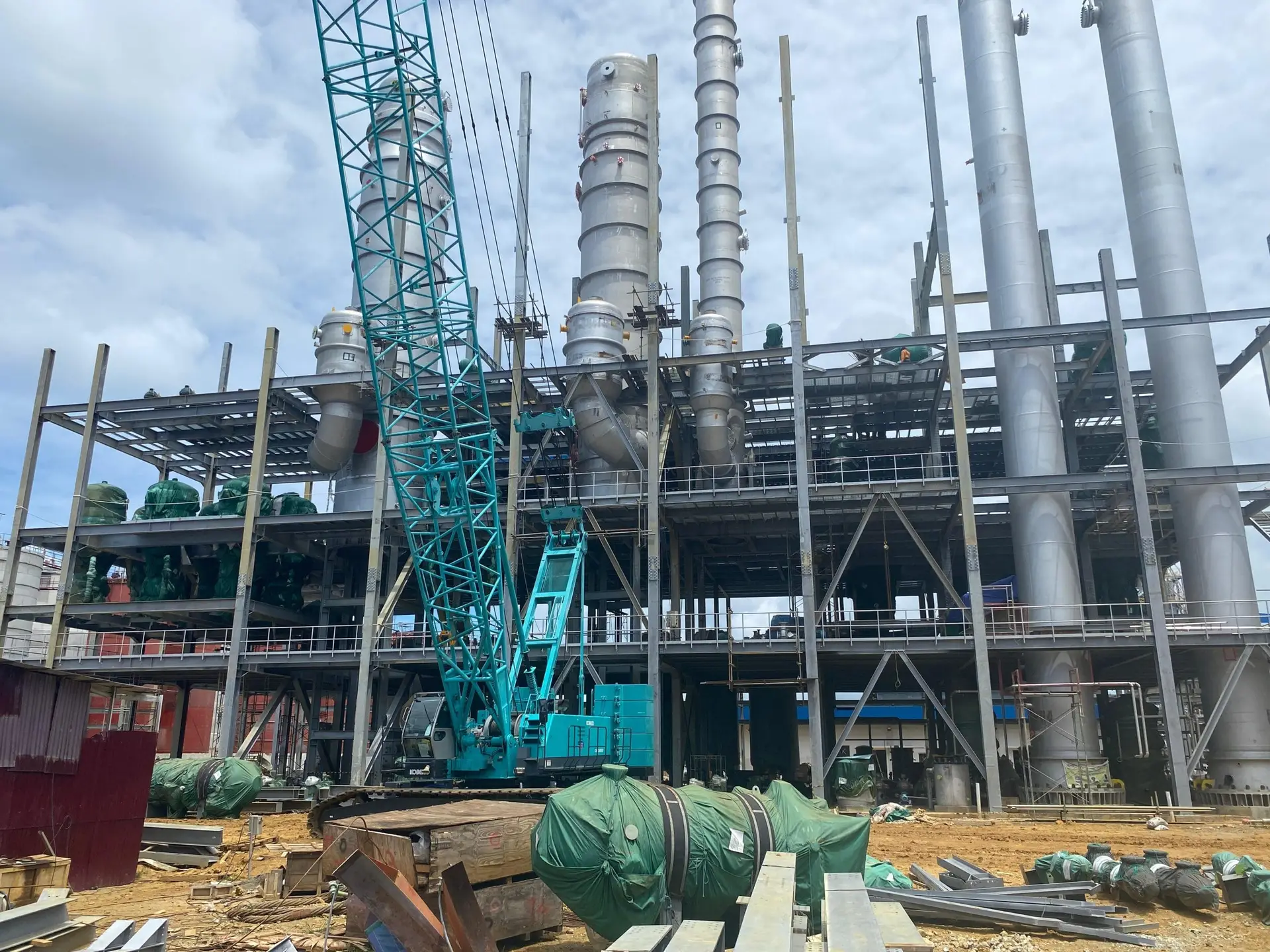

Keberhasilan Bukaka dalam menunjang kegiatan di bidang kelapa sawit dengan menciptakan fasilitas pendukung pabrik, salah satunya adalah dengan didirikannya splitter di area pabrik kimia Oleo. Kolom pemisah dikirimkan dalam dua bagian dan akan dirakit di lokasi.
Ini adalah salah satu peralatan proses inti di pabrik kimia oleo untuk memisahkan asam lemak dan gliserin dari minyak. Ketinggian splitter yang dipasang adalah 200 meter dengan berat 5000 ton
Material List
| Radiographic Examination | Full (100%) | |
|---|---|---|
| Corrosion Allowance | Nul | |
| Mat'l Allowable Stress | Shell | 1533.16 Bar |
| Head | 1533.16 Bar | |
| Joint Efficiency | Shell | 1.0 |
| Head | 1.0 | |
| Test Pressure | Hydrostatic | 108.6 Bar (G) AT TOP |
| Pneumatic | - | |
| Design | Pressure | 64 Bar (G) AT TOP + (TOWER TOTALLY FULL OF LIQUID) |
| Temperature | 5/285 ˚C | |
| Operating | Pressure | 55 Bar (G) |
| Temperature | 260 ˚C | |
| Design Code and Specification | PD 5500 : 2021 | |
| Type | Vertical | |
| Fabricated Weight | 187403 kg | |
| Empty Weight | 208889 kg | |
| Operating Weight | 380744 kg | |
| F.W./H.T. Weight | 390733 kg | |
| Fire Proofing | None | |
| Thermal Insulation | 250 mm (BY OTHERS) (DENSITY 120 kg/mᶟ | |
| Painting (for C.S) | See Note : 5 | |
| Capacity | 203.45 mᶟ | |
| Wind Speed | See Note : 6 | |
| Earthquake Factor | See Note : 7 | |
| MDMT | 5 ˚C | |
| MAWP | 64 Bar | |
| MAEWP | N/A | |
| Specific Gravity | 0.85 | |
| Fluid Name | Fatty Acid, Sweet Water | |
| Surface Treatment | Picklad & Passivated (SS) & GRIT BLASTING TO SA 2½ (CS) | |
| Heat Treatment (PWHT) | Yes | |
| Impact Test | No | |
| Construction Category | 1 (Pressure Vessel) | |
| Non-Destructive Test | See Note : 8 | |
